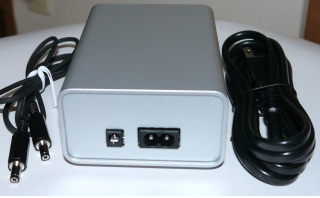

【NS工房】トランス式電源アダプター・パーツセット
NS phonoEQ 2 と NS Bass Booster に標準添付の AC アダプターはスイッチング電源方式です。ノイズを心配なさるお客様のために、トランス式電源の組み立てパーツ・セットをご用意しました。
組み立てに必要な工具：

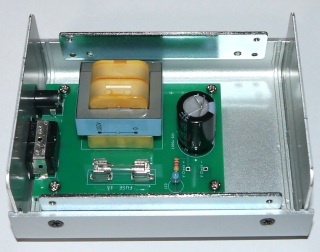

ご注意： 組み立てのメインは、AC 100V が流れる電源トランスを基板にはんだ付けする作業です。半田付けした後、必ずニッパーで長いリード線を短くカットしてください。
組み立てた後、AC 100V が流れている箇所を不用意に触わると感電する恐れがあります。AC 100V を扱う電気工作が初めてというお客様には、本パーツ・セットをお勧めできません。あくまでもお客様の責任において製作していただきますようお願い申し上げます。
販売価格
ただいま10%オフ特価セール中！
￥１５,８００ （消費税、送料込み）
→ ￥１４,０００ （消費税、送料込み） 【ヤフオクにて販売中】
ヤフオクの出品物一覧
特定商取引法に基づく表記

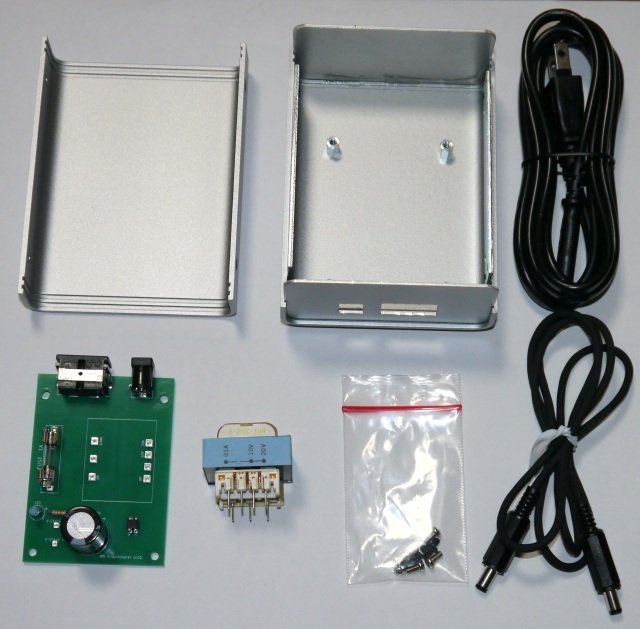

パーツセットの内容
セットに含まれているもの：
- 基板 (半完成状態)
- 電源トランス
- ケース (スペーサ 4 本付き)
- 基板取り付けねじ シルバー M3 x 6mm 4本
- ケース上カバーの取り付けねじ 黒皿 M3 x 4mm 4本
- AC コード
- DC ケーブル
組み立て方法は、こちらの PDF ファイルをご覧ください。
この電源アダプターの仕様
- 出力電圧 (NS phonoEQ 2 使用時 / 消費電流 45mA ほど)： 27V前後
- 出力電圧 (NS Bass Booster 使用時 / 消費電流 60mA ほど)： 26V前後
- 最大出力電流： 100mA
- サイズ（突起部を除く）： W9 x D12 x H5.5cm
- 電源入力： めがね型 AC コード
- DC 出力： センタープラス・タイプ / 外径 5.5mmΦ/内径 2.1mmΦ
※この電源アダプターの DC 出力は安定化されていません。NS phonoEQ 2 と NS Bass Booster では、製品内部の三端子レギュレーターで DC 21V に安定化しています。
※各種仕様は、予告なしに変更することがあります。
（公開: 2025/8/27）
